Definir unidades de desenho

Com o 4MCAD, normalmente desenha-se em tamanho real (escala 1:1), e depois define-se um fator de escala quando se imprime ou traça o desenho. No entanto, antes de começar a desenhar, é necessário determinar a relação entre as unidades de desenho e as unidades do mundo real.

Por exemplo, pode decidir se uma unidade de desenho linear representa uma polegada, um pé, um metro ou uma milha. Além disso, pode especificar-se a forma como o programa mede os ângulos. Para as unidades lineares e angulares, pode-se também definir o grau de precisão da apresentação, tal como o número de casas decimais ou o menor denominador utilizado na apresentação de frações. As definições de precisão, afetam apenas a visualização de distâncias, ângulos e coordenadas. O 4MCAD armazena sempre distâncias, ângulos e coordenadas com precisão de vírgula flutuante.

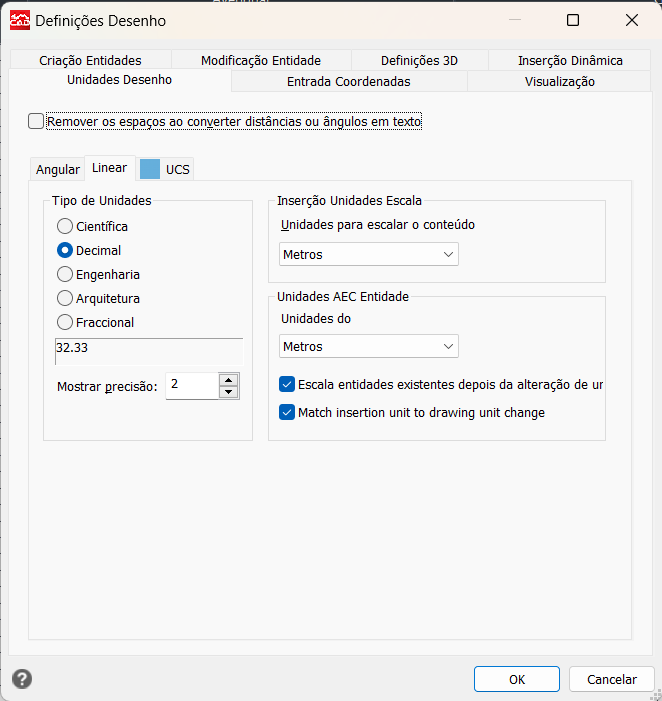

Para definir as unidades de desenho linear

1      Efetuar uma das seguintes ações para escolher as Definições do desenho:

•      Na Ribbon, escolher Botão de aplicações > Definições de desenho; Início > Definições de desenho (em Utilitários); ou Ferramentas > Definições de desenho (em Gerenciar).

•      No menu, Ferramentas > Definições de desenho.

•      Na barra de ferramentas Ferramentas e, Definições de desenho

•      settings e, Enter.

2     Clique em Unidades Desenho.

3     Clique em Linear.

4     Tipos de Unidades, selecione um tipo de unidade.

5     Em Mostrar precisão, escreva a precisão de visualização de acordo com o número de casas decimais pretendidas ou clique nas setas para a selecionar.

6     OK.

Para definir as unidades de desenho angular

1      Efetuar uma das seguintes ações para escolher as Definições do desenho:

•      Na Ribbon, escolher Botão de aplicações > Definições de desenho; Início > Definições de desenho (em Utilitários); ou Ferramentas > Definições de desenho (em Gerenciar).

•      No menu, Ferramentas > Definições de desenho.

•      Na barra de ferramentas Ferramentas e, Definições de desenho

•      settings e, Enter.

2     Clique em Unidades Desenho.

3     Clique em Angular.

4     Tipos de Unidades, selecione um tipo de unidade.

5     Em Mostrar precisão, escreva a precisão de visualização de acordo com o número de casas decimais pretendidas ou clique nas setas para a selecionar.

6     Em Direção do Ângulo, selecione a direção em que os ângulos aumentam quando específica um valor de ângulo positivo.

7     Em Ângulo base, especifique a localização para o ângulo zero.

Por exemplo, por defeito o ângulo 0 está na posição "três horas" ou "este". O ícone adjacente mostra a localização atual da base do ângulo.

8    OK
